XLabs Web Firewall na defesa de um ataque DDoS em Layer 7 [Caso Real]

xlabs-web-firewall-na-defesa-ataque-ddos-layer-7-blog-post-xlabs

No mês de abril do ano de 2015 fomos contratados por uma das maiores empresas em hospedagem de websites e cloud computing do Brasil para a defesa de seus sistemas, aos quais vinham sofrendo diariamente diversos ataques sofisticados direcionados a sua infraestrutura de TI e sistemas próprios. O nome e informações do cliente serão omitidos por questões contratuais de sigilo.

Nossa resposta aos incidentes foi praticamente imediata, após o contato com a empresa cliente e contratos assinados, fomos diretamente para as análises que temos como praxe, análises básicas de segurança da infraestrutura do cliente, e de pronto encontramos diversas falhas e configurações inseguras em diversos serviços internos aos quais a empresa mantinha, analisamos a infraestrutura dos Data-Center’s que esta empresa mantém em São Paulo-SP e também identificamos algumas falhas, o cliente devidamente ciente da situação começou imediatamente as correções em seus sistemas.

Após as análises de segurança, começou-se então a auditoria de sistemas como regras de firewall’s e auditorias em ambientes de hospedagem e cloud. Identificou-se que algumas regras no firewall estavam duplicadas, outras funcionalidades essenciais para a segurança do negócio desabilitadas, após uma conversa com o Gerente de TI identificamos também que a empresa desconhecia a utilização de Web Application Firewall’s, o mesmo confundia as tecnologias de Next Generation Firewall como sendo a mesma tecnologia de um Web Application Firewall, confusão muito comum para gestores de TI e administradores de empresas, afinal, são diversos sistemas utilizados na segurança digital de uma empresa, gestores não tem o foco somente na segurança de seus sistemas, mas sim na qualidade de seus serviços/produtos e seus funcionários. [Dúvidas entre NGFW e WAF? clique aqui]

Após a identificação destes itens, obtivemos permissão do gestor de TI para administrarmos o firewall da Palo-Alto Networks de modelo PA-3020, firewall este que é de uma das empresas que estão no top 10 do Gartner em liderança de soluções em Next Generation Firewall’s, após obtermos a permissão para a administração do Firewall, durante este “meio tempo” a empresa começou a perceber a lentidão de um dos servidores que faz Application Request Routing (ARR da Microsoft), nosso consultor foi acionado devido a lentidão parecer algum tipo de ataque, ao analisarmos o firewall PA-3020, na feature de URL Filtering percebeu-se então a grande quantidade de requisições chegando ao ARR da empresa com uma assinatura estranha, todas as requisições baseavam-se em requisições “legítimas” tentando acesso a uma URL /*/ext onde * seria substituído por qualquer letra do alfabeto.

Baseando-se nestas informações o gestor de TI resolveu criar uma regra na feature do PA-3020 que toda a requisição contendo “/*/ext” fosse bloqueada pelo firewall, após o commit das regras, perceberam-se os serviços do ARR voltando a normalidade, o processamento do servidor baixou e pode-se navegar nos sistemas da empresa tranquilamente.

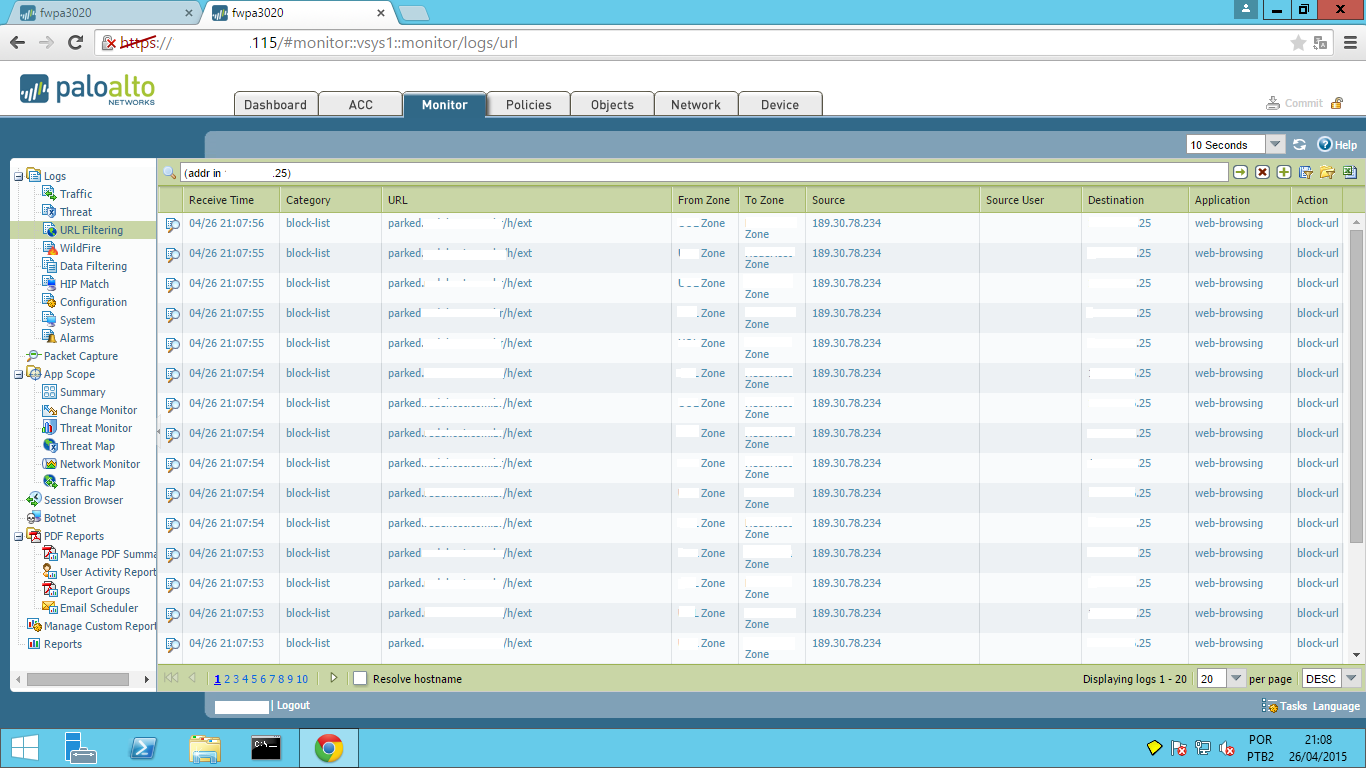

Abaixo podemos ver na imagem o Firewall Palo-Alto PA-3020 bloqueando todas as requisições ao endereço do servidor de ARR com a assinatura do ataque.

PaloAlto_Logs

Após alguns minutos, perceberam-se instabilidades na rede do Data-Center inteiro, novamente nossa consultoria foi acionada, para analisarmos o que possa ter ocorrido no Data-Center do cliente, ao analisarmos o Firewall, percebemos que o mesmo havia caído, não suportando a grande quantidade de requisições geradas pelo ataque.

Podemos perceber esta afirmação no uptime do equipamento ao analisarmos, segue na imagem abaixo.

UPtime

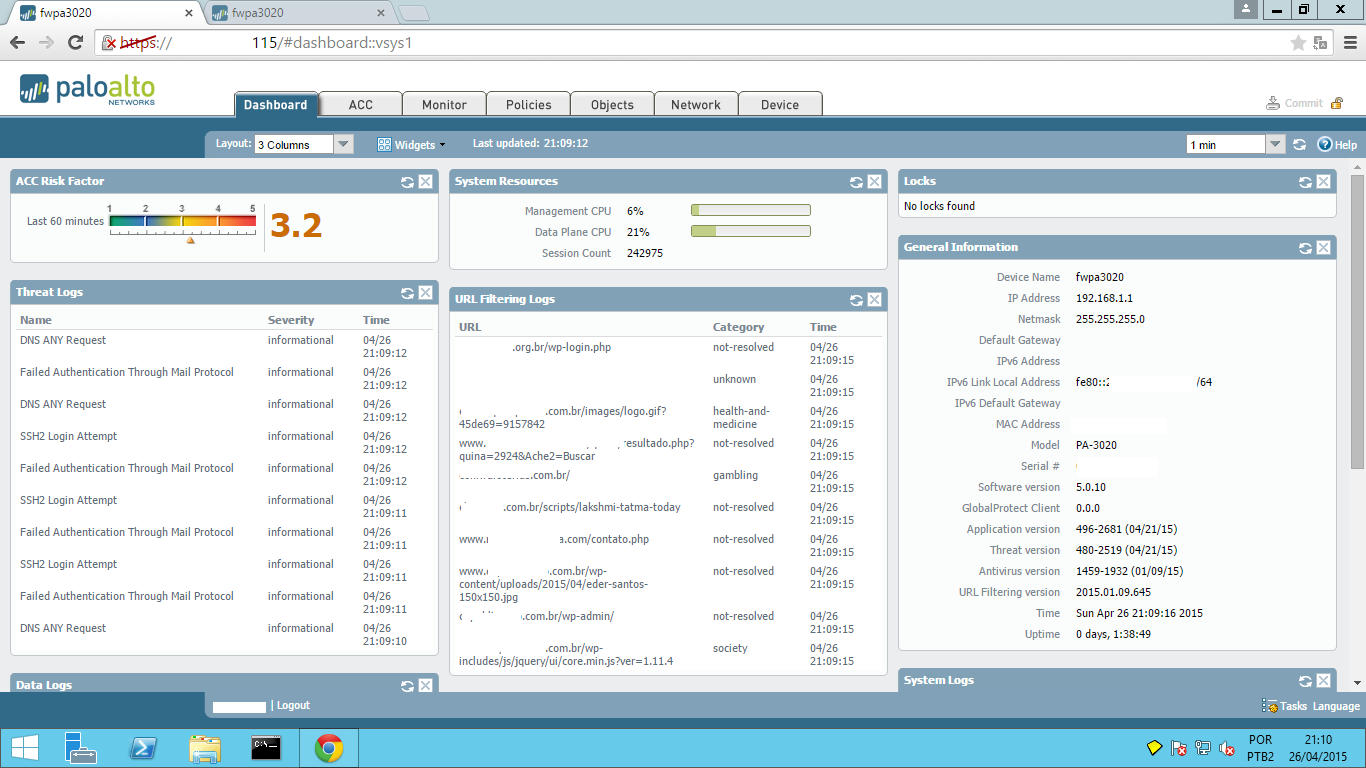

Percebemos também que o ataque conseguiu consumir o número máximo de sessões ao qual o Palo-Alto PA-3020 suporta, que é de 250 mil sessões simultâneas, como podemos perceber estes números na imagem abaixo.

PaloAlto_240k_sessions

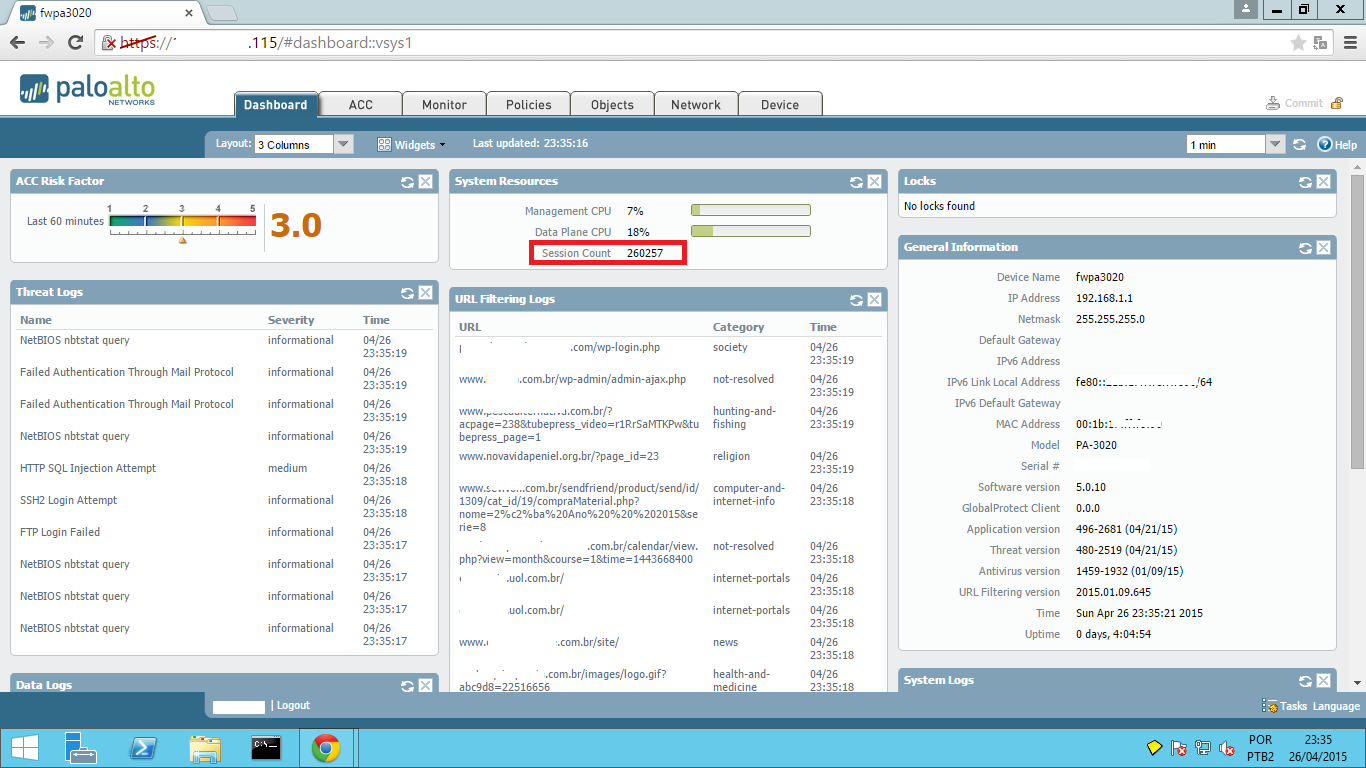

Após certo período, o cliente nos informou que o Palo-Alto não estava reduzindo a quantidade de sessões e nem estava mais barrando o ataque, e sim estava se tornando mais uma vítima do ataque DDoS em camada de aplicação (Layer 7) que estava a ocorrer, o Palo-Alto já estava com suas sessões em 260 mil, bem acima do esperado de sessões do appliance, deixando a rede completamente lenta e correndo o risco de novamente cair e deixar o Data-Center por alguns minutos off-line, ocasionando cerca de 20 mil clientes offline no momento de reboot do firewall.

PaloAlto_260k+_sessions

Ciente do problema que estávamos a encarar, decidimos então colocar nossa ferramenta até então em desenvolvimento para uma tentativa de barrar o ataque, informamos o cliente de nossa ferramenta, que estava em desenvolvimento e que poderia barrar certo ataque, por se tratar de um ataque em camada de aplicação, justamente ataques que nossa ferramenta foi programada para defender. O cliente ciente de todas as instabilidades que poderiam ocorrer, nos informou que não seria tão impactante se somente um sistema fosse afetado e não todo o Data-Center onde mais de 20 mil clientes mantém suas aplicações e sistemas online.

Ao sermos autorizados a efetuar a defesa do sistema atacado, começamos a trabalhar em conjunto com as equipes de infra-estrutura de TI da empresa cliente, solicitamos as equipes do cliente que fosse instalado nosso sistema de Web Application Firewall em um cloud server dentro de seu Data-Center, tarefa não muito complicada para os engenheiros da empresa cliente.

Após a criação do cloud-server com nosso sistema de web firewall, o cliente foi orientado por meio de nosso consultor in-loco a direcionar em seus DNS’s o CNAME do sistema que estava a ser afetado pelo ataque ao IP do cloud-server que hospedava nossa aplicação para a mitigação do ataque ser efetuada através de nosso sistema, nossos consultores localizados em nosso Centro de Operações em Segurança (SOC) obtiveram maiores informações do ataque, podendo assim desenvolver assinaturas dos padrões de detecção do ataque e começar a mitigação do mesmo, até então tínhamos informações de que poderia se tratar de apenas um ataque de DoS vindo somente de um IP e direcionado ao sistema de nosso cliente.

Após nossa ferramenta ser “alimentada” com a nova assinatura de ataque, começou-se então a mitigação do ataque através de nossa ferramenta, não afetando mais o Data-Center do cliente, nem mesmo o sistema alvo do ataque, apenas tráfego legítimo estava passando ao sistema do cliente.

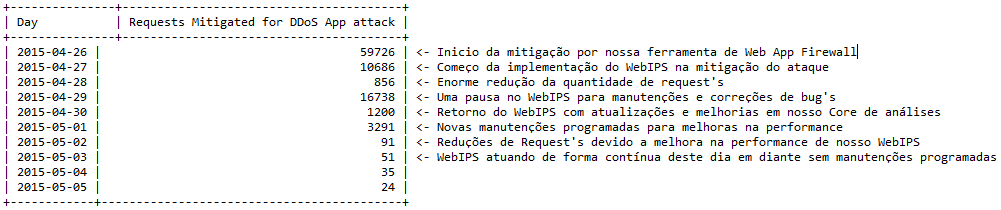

Possuímos uma linha do tempo com a quantidade de requisições barradas por nosso Web Firewall, incluindo também as manutenções em nosso WebIPS ao qual foi aperfeiçoado para detectar e bloquear os IP’s que estavam cometendo o ataque, este bloqueio não se trata de um bloqueio definitivo, e sim um bloqueio temporário.

Requests

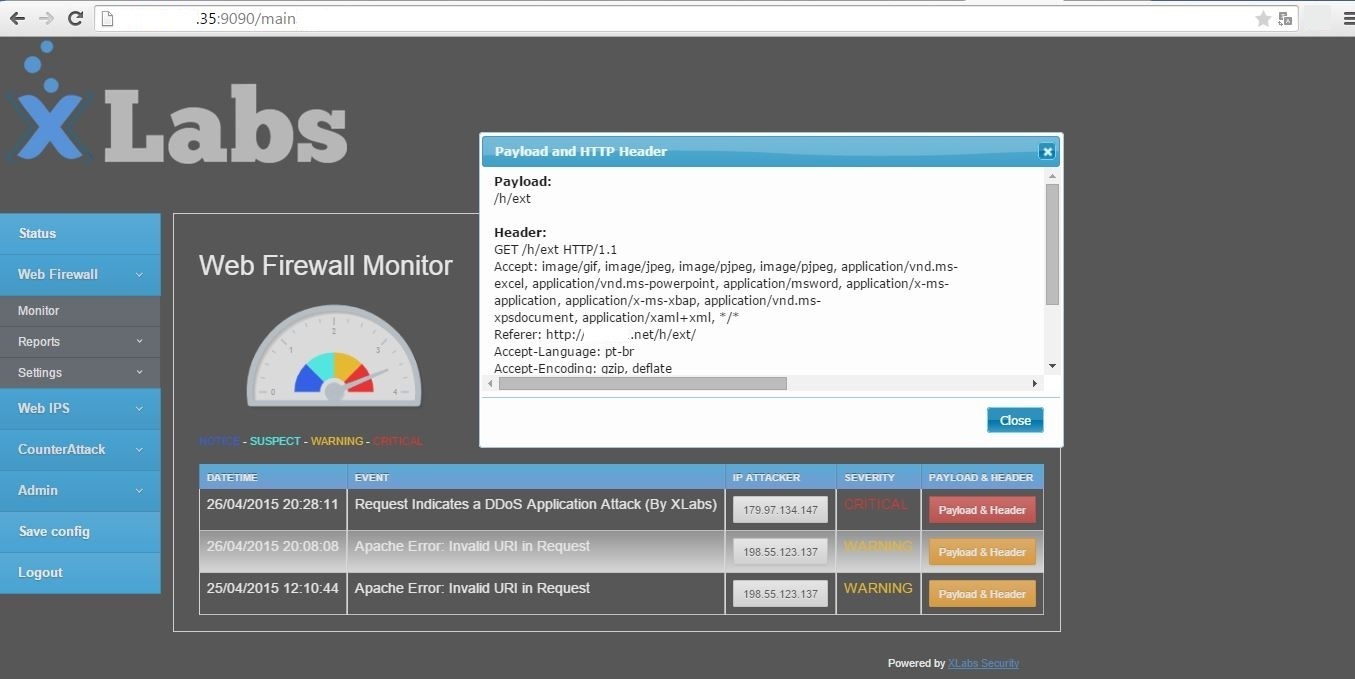

A seguir temos uma imagem de nosso sistema de Web Application Firewall em sua versão 1.0 Beta demonstrando a defesa de uma requisição do ataque,

DDoS

Ao notarmos que as requisições não sessavam e vinham praticamente de diversas origens, resolvemos recolher informações do Web App Firewall para sabermos a quantidade de IP’s que estavam a atacar o sistema de nosso cliente, foi então que percebemos de se tratar de um grande ataque de DDoS em Layer 7 contra o sistema do cliente, o ataque persistiu por cerca de um mês, a seguir temos uma lista dos IP’s que formaram esta botnet que efetuou este ataque.

Pelos cálculos, se formos levar em consideração que cada máquina na melhor das hipóteses tenha gerado 1Mbps de tráfego ao servidor alvo, nossa ferramenta defendeu um ataque de aproximadamente 300Mbps, lembrando que isso na melhor das hipóteses, podendo na pior das hipóteses atingir um valor bem maior se tivermos máquinas com maior capacidade de gerar tráfego.

109.163.234.4
109.194.220.197
131.100.10.241
131.108.188.253
138.36.107.18
138.36.107.6
146.164.121.13
152.237.225.68
152.238.2.119
176.10.99.208
176.10.99.209
176.14.251.107
176.193.198.11
176.195.208.152
176.195.29.83
176.195.86.204
176.195.95.74
177.0.193.67
177.0.194.29
177.103.125.124
177.103.86.115
177.104.240.20
177.104.244.130
177.104.48.2
177.12.20.217
177.134.56.111
177.138.78.250
177.156.58.187
177.157.188.214
177.177.203.144
177.177.84.186
177.179.171.206
177.18.169.47
177.18.172.86
177.18.99.118
177.18.99.82
177.185.29.101
177.19.236.148
177.194.28.15
177.205.200.49
177.205.202.193
177.22.192.2
177.22.194.124
177.220.142.42
177.221.232.187
177.23.7.2
177.36.58.35
177.37.100.248
177.54.115.158
177.54.195.189
177.55.206.73
177.59.78.185
177.67.1.226
177.67.100.110
177.68.192.109
177.69.169.114
177.69.231.66
177.69.32.109
177.7.112.238
177.7.95.72
177.74.144.70
177.75.35.150
177.75.52.156
177.86.57.190
177.87.150.59
177.87.19.73
177.87.21.113
177.9.1.25
177.92.57.173
177.93.114.168
177.95.224.254
177.95.73.4
177.97.193.128
178.63.97.34
179.104.165.232
179.107.116.17
179.174.174.220
179.182.75.226
179.184.45.64
179.191.202.45
179.191.205.137
179.199.32.181
179.208.86.106
179.222.21.244
179.222.29.31
179.254.28.10
186.200.51.106
186.207.204.141
186.215.16.225
186.222.97.82
186.224.242.40
186.225.53.182
186.227.8.21
186.229.1.69
186.232.251.195
186.233.21.188
186.235.120.6
186.235.77.149
186.237.129.162
186.247.60.146
186.251.78.44
187.101.11.249
187.101.179.47
187.101.9.195
187.102.225.60
187.108.150.218
187.108.190.212
187.114.28.248
187.17.52.14
187.24.165.248
187.24.201.67
187.28.166.54
187.35.0.246
187.35.12.17
187.40.89.52
187.40.90.67
187.41.82.254
187.41.87.84
187.41.91.63
187.41.91.85
187.54.212.176
187.55.113.148
187.63.195.178
187.63.227.177
187.70.176.198
187.72.160.200
187.78.26.115
187.79.1.74
187.79.14.210
187.79.15.207
187.84.177.147
187.94.201.245
188.140.114.37
188.244.39.126
189.111.72.229
189.111.95.127
189.112.169.140
189.112.217.61
189.112.42.89
189.113.73.134
189.124.17.42
189.127.200.12
189.13.201.51
189.15.2.242
189.17.199.2
189.212.185.220
189.3.222.193
189.31.204.23
189.36.9.78
189.38.1.74
189.38.1.78
189.38.3.238
189.41.30.136
189.48.102.199
189.48.142.220
189.58.231.71
189.72.201.174
189.72.240.13
189.74.45.120
189.78.13.12
189.78.14.33
189.78.15.224
189.78.17.221
189.78.22.135
189.78.22.178
189.78.27.134
189.78.28.117
189.78.29.125
189.78.3.211
189.78.3.99
189.78.32.74
189.78.4.219
189.78.6.124
189.78.6.246
189.78.8.151
189.78.9.131
189.79.180.193
189.81.112.63
189.81.123.194
189.81.124.221
189.81.149.210
189.81.184.89
189.82.130.94
189.82.140.239
189.82.189.173
189.82.54.49
189.90.246.67
189.90.96.90
189.93.251.34
190.151.29.146
190.180.174.26
191.17.152.222
191.17.152.228
191.17.158.178
191.189.22.191
191.240.180.2
191.242.240.34
191.247.231.1
191.253.64.50
191.255.12.163
191.255.34.149
191.255.34.74
191.5.147.104
191.54.23.234
200.100.71.125
200.101.133.75
200.128.84.50
200.129.160.136
200.131.199.29
200.131.252.220
200.131.62.31
200.133.1.59
200.137.128.130
200.137.135.30
200.137.180.15
200.137.227.30
200.142.117.250
200.142.79.143
200.144.92.20
200.144.92.40
200.150.113.165
200.150.168.114
200.150.83.106
200.151.190.206
200.153.211.253
200.164.74.202
200.178.129.120
200.178.195.70
200.189.118.3
200.192.72.2
200.192.72.3
200.195.143.25
200.195.180.208
200.195.189.55
200.199.217.221
200.201.89.42
200.202.142.16
200.216.19.188
200.223.129.85
200.232.28.132
200.239.65.67
201.1.70.42
201.18.153.188
201.2.210.99
201.22.185.237
201.23.92.114
201.3.113.198
201.33.121.69
201.35.248.155
201.39.196.194
201.45.58.227
201.48.124.165
201.48.179.146
201.48.179.85
201.48.60.156
201.48.8.194
201.48.80.93
201.49.77.202
201.50.89.202
201.51.31.40
201.51.33.83
201.51.39.238
201.51.41.110
201.54.5.74
201.55.169.17
201.59.200.137
201.64.100.99
201.68.154.178
201.68.155.80
201.71.224.77
201.71.47.38
201.75.106.190
201.77.115.224
212.230.90.168
24.238.6.178
46.188.0.87
5.228.195.25
54.229.121.172
64.69.91.210
76.19.47.29
78.85.239.94
79.120.10.98
84.177.0.130
84.177.1.251
84.177.11.104
84.177.11.46
84.177.18.140
84.177.18.154
84.177.22.119
84.177.27.1
84.177.27.67
84.177.30.100
84.177.5.240
84.177.7.136
84.177.7.197
89.214.248.212
93.173.62.159
94.26.140.150
94.29.7.105
95.25.218.88
95.25.218.90
95.26.250.68
95.26.53.3
95.26.53.77
95.84.250.250
